Kontruksi
Struktur motor induksi fasa tunggal sama dengan motor induksi tiga fasa jenis rotor sangkar, kecuali kumparan statornya yang hanya terdiri dari satu fasa. Pada motor Split Phase, lilitan stator terdiri dari lilitan utama (starting winding) dan lilitan bantu (running winding) yang berbeda sekitar 900 listrik dengan tahanan dan reaktansi yang berlainan sehingga arus yang mengalir tidak sefasa dan mempunyai saklar sentrifugal. Perbedaan arus kumparan utama dan kumparan bantu akan menyebabkan terjadinya perbedaan fluks medan utama dan fluks medan bantu pada stator, akibatnya akan menghasilkan medan putar yang menimbulkan kopel mula pada motor. Dengan adanya kopel mula ini, maka motor akan berputar. Konstruksi motor Split Phase seperti terlihat pada gambar
Prinsip Kerja

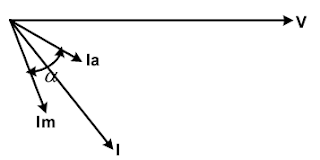

Pada saat motor mulai dijalankan, saklar sentrifugal akan berada pada posisi menutup. Jika kumparan utama dan kumparan bantu dihubungkan ke sumber tegangan maka arus mengalir ke kumparan utama dan bantu dengan berbeda fase. Perbedaan fase tersebut ditimbulkan medan magnit antara medan stator kumparan utama dan kum-paran bantu. Hasil kedua medan kumparan utama dan kumparan bantu menghasilkan medan putar pada stator dan selanjutnya menyebabkan rotor berputar. Saklar sentri-fugal akan bekerja memutuskan arus pada kumparan bantu secara otomatis jika putaran motor mencapai 70 – 80 % dari kecepatan nominal dan motor tetap berputar dengan memanfaatkan fluks megnetik yang dibangkitkan oleh lilitan utama. Motor fase belah mempunyai torsi awal yang sedang dengan arus awal yang rendah. Kumparan utama mempunyai nilai resistansi yang kecil dan reaktansi yang besar, sedangkan kumparan bantu mempunyai nilai resistansi yang besar dan reaktansi yang kecil sehingga sudut vektornya seperti gambar berikut.
Pemakaian
Biasanya digunakan untuk fan, blower, washing machines, evaporator cooler, pompa sentrifugal, food mixer dll.
Keuntungan dan kekurangan
Torsi start motor ini rendah, tidak dapat untuk memikul beban tinggi.
Untuk lebih lengkapnya (motor-motor yang lainnya juga), silakan download makalah disini
